木の話

木材の割れと強度の関係

木材は割れると強度が落ちるのか?

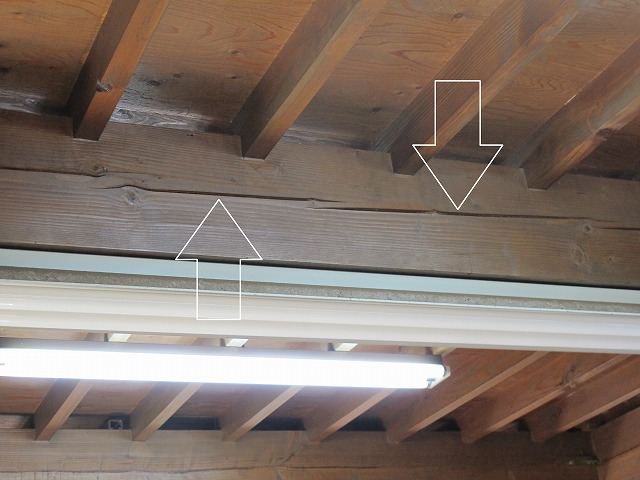

梁 干割れ

































とある建主さんから

「うちの木材が割れちゃって・・・ 家壊れちゃわないかな・・・」

と、相談の連絡があった。



つい最近、弊社で納品したポーチの柱も

外部の日の良くあたる場所に使用したせいか

横並びに使用している数本のうち、1本だけが干割れしてしまった。





ちなみに・・・

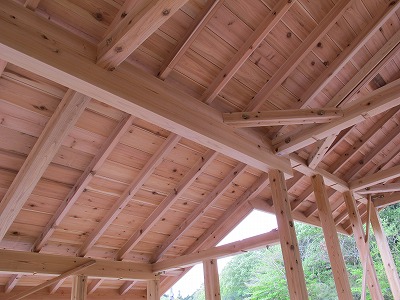

田村材木店の「天然乾燥施設」。

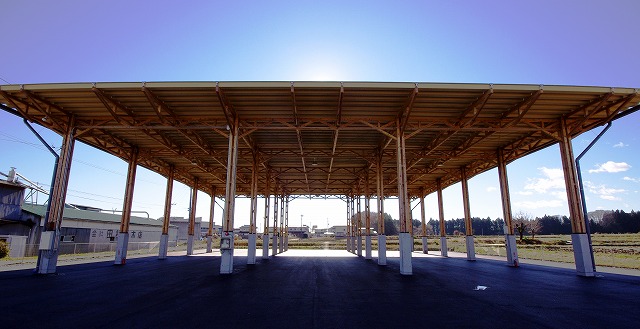

天然乾燥施設























この建物は木材を自然に乾燥させるための施設で

壁がなく風の通りがめっちゃよいw

全て日光産のスギでできている。

柱は6Mの120ミリ角材を4本抱き合わせ、筋交いもない。



よく見ると・・・

天然乾燥施設 柱 干割































ひゃ~!割れてる。



このままじゃ、この施設もたないぞ~



なんて事にはなりません。



弊社の天然乾燥施設の柱の場合、ボルトで固定しているので

ボルトの位置から割裂が生じる場合を想定しなくちゃいけないけど

単純に割れが入っている事については

全く全然これっぽっちも心配の微塵もミジンコもない!



さて、どういうことでしょう。



この「木材の割れと強度の関係」。

全国の各研究機関で実証実験がなされ、木材業界ではもう当たり前の話。

業界にいたら、今さら恥ずかしくて聞けないレベルになってる。



ここの所、こうした「割れと強度」に関する質問が続いたので

少し小難しくなるが、今後の為に、自身の復習もかねて記載してみよう~

と思うので、長々と記載する事になる?ので、暇な人はご覧ください。



我が栃木県が誇る「栃木県林業センター」。

全国の中でも、木材業界にこれほど貢献してくれている研究機関はないでしょう。

民間が今必要としている情報を、民間の視点で研究している。

ちょっと言い過ぎかもしれないけど

全国でも栃木が林業・木材産業の中核を担えているのは

この栃木県林業センターがいるから。



そして!木材の割れと強度に関する実証実験のデータ量も日本一!

非常に誇らしいw





<木材工業Vol.64の文献より>

3.1.3座屈性能

平均座屈強度は、割無材で7.8±1.5Nm㎡、割有材で8.7±2.1Nm㎡を示し、割有材の方がやや高い値を示した。特に、断面12.0㎝正角の場合、座屈強度は、1%水準で割有材の方が高い値を示した。これらの結果より、材面割れによって座屈強度性能は低下しないことが推測された。なお、破壊形状は、割無材と割有材ともに同様であり、割れ部位を起点に変形や破壊が起こることはなかった。(一部抜粋)





少し専門用語が出てくるので、ちょっと整理してみよう。



ちなみに「座屈」っていうのは、主に、柱(はしら)等のように

縦に使用したとき、上から重さが加わると

上と下で固定しているから、横に逃げていって折れちゃう。

って感じのこと。

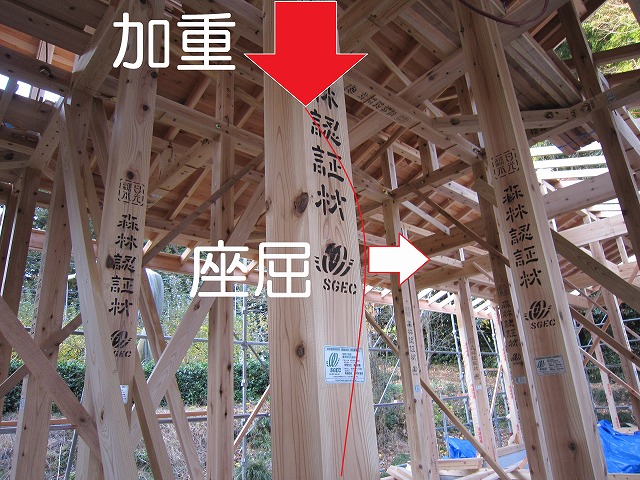

座屈

































干割れもそうだけど、始めから割れを入れておく

「背割れ・背割り」の場合はどうなのか?

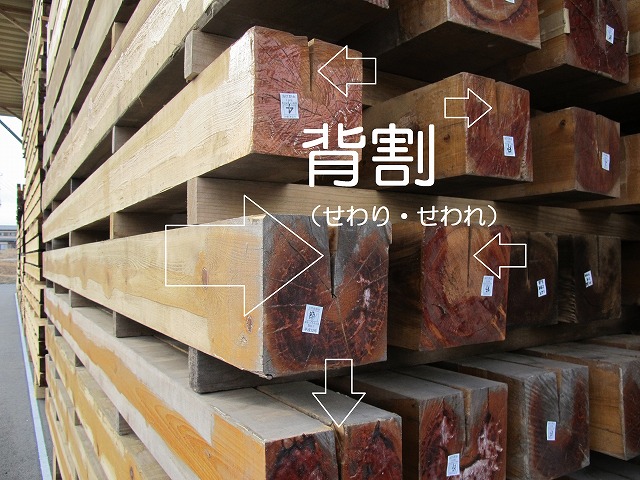

弊社で、天然乾燥の柱を造ると ↓ こんな感じで切り込み的な背割れを入れている。

柱 背割































ん~

見方によっちゃ、自然に割れた干割れよりも、パックリと割れてる。

というか割っている。



こうした「割れ」が入った木材を「柱」に使用した場合

割れた部分が影響して、座屈によって木が折れてしまうのか?

ってことが一つ目の問題。



先程記載した栃木県の文献と

2008年10月7日付けで発刊された日刊木材新聞の記事を合わせて

簡単に解釈して説明すると



木材は長手方向に強い細胞同士が繊維方向に繋がっている。

基本的には、木材の割れは繊維方向に沿った形でしか発生せず

割れがあっても強度低下はない。

それどころか、実証実験の結果、同じ条件で生産された木材のなかで

干割れが入った木材の方が強かった。というデータもある。

元々体の硬い?強いやつは干割れしやすい。ってことだろう。

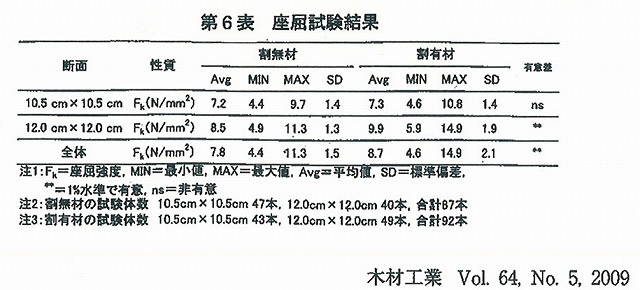

座屈試験結果表 木材工業





















ちなみにヒノキの文献もある。



<木材学会誌Vol60 の文献より>

背割り加工がヒノキ正角実大材の座屈、曲げ及びせん断性能に及ぼす影響

ヒノキ正角実大材(10.5cm角)の背割り深さ(材面の幅に対して30及び50%)及び荷重面に対する方向が、座屈、曲げ及せん断性能に及ぼす影響を調査した。座屈性能、曲げヤング係数及び静的曲げ試験における比例限度比は、背割りの有無の間で有意な差は認められなかった。(一部抜粋)





結論は

干割れしてても、背割れが有っても強度は落ちない!

むしろ強い傾向にある!ってこと。

ただし、接合部に関しては要相談です!





ちょっと余談になるけど、弊社の社長は年に1~2回ほど

地元の小学校で、「木の話」をしている。

その時に使用するパワーポイントのスライドが

小学生用なので超簡単。一部紹介しましょう。

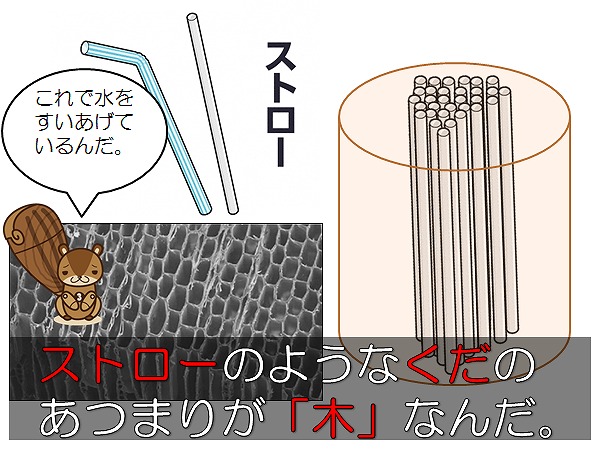

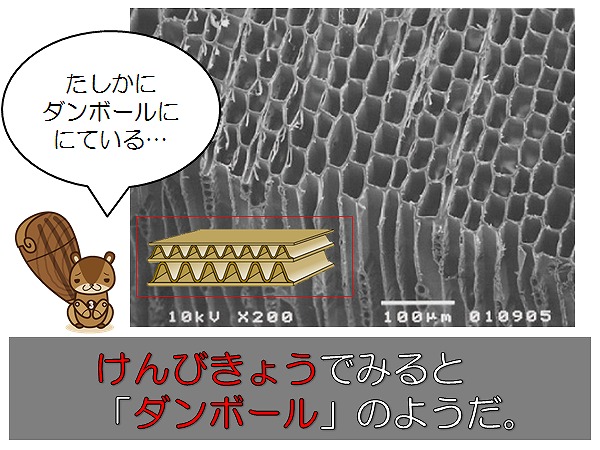

木材 顕微鏡図 木材 顕微鏡図2



















木は簡単に説明するとストローのような管の集合体。

例えストロー同士が引き離されても

強さに関しては問題がない。ってとこかな。







続いては「横架材」。

横に使う材は「曲げ強さ」と「曲げヤング」という数字で強さを測ることができる。



横架材 干割

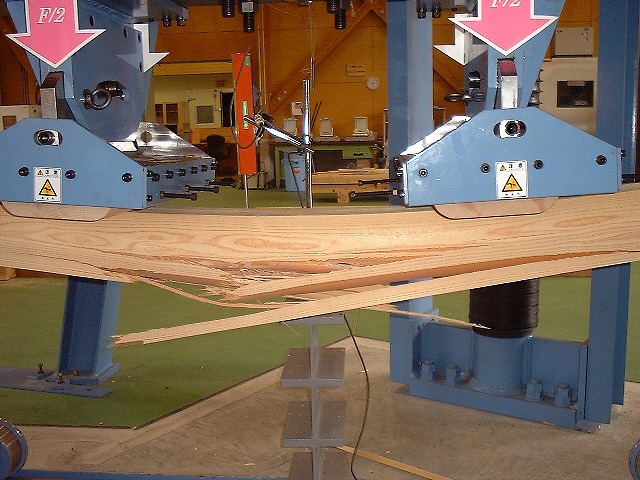

下の写真は、2004年に栃木県林業センターへ木材を持ち込んで

実際に破壊試験を行ったときの写真。

その時は4000×120×270(㎜)を中心に、約100本程度を破壊した。

今思えば、実験の為とは言え、折角山から木を切り出して自社で製材したのに

データと共に、薪が沢山出来た。

はぁ~ もったいない・・・



 と、こんな感じで、割有材と割無材を破壊して、曲げとヤングを計測する。

破壊試験

































<木材工業Vol.48の文献より>

2.1干割れの曲げ強さに及ぼす影響

干割れが顕著なほど曲げ強さは高い傾向を示している。干割れによって縦断面が大きく欠損した材であっても、曲げ強さが低いとは言えず、むしろ干割れを生じやすい材の曲げ強さは、材質的に高いことが示唆されたものといえる。(一部抜粋)



2.2干割れの曲げヤング係数に及ぼす影響

曲げヤング係数に対しても干割れを生じやすい材の方が高い値を示す事がかなり明確に示唆されている。このことは、材が変形しやすいほど表面割れが発生しにくいとされている。(一部抜粋)



まとめ

干割れは曲げ強さ及び曲げヤング係数には影響せず、むしろ干割れを生じやすい材はそれらの値が高い傾向を示すことが示唆された。また、干割れを生じやすい材の予測指標としては、偏心率などの視覚的因子よりも、曲げヤング係数が高い推定精度を示すことが分かった。(一部抜粋)



※以上の文献から引用された内容は、一部抜粋である事から、記述する内容の責任は田村材木店にあります。記述内容に関する質問やコメントは田村材木店で対応いたします。

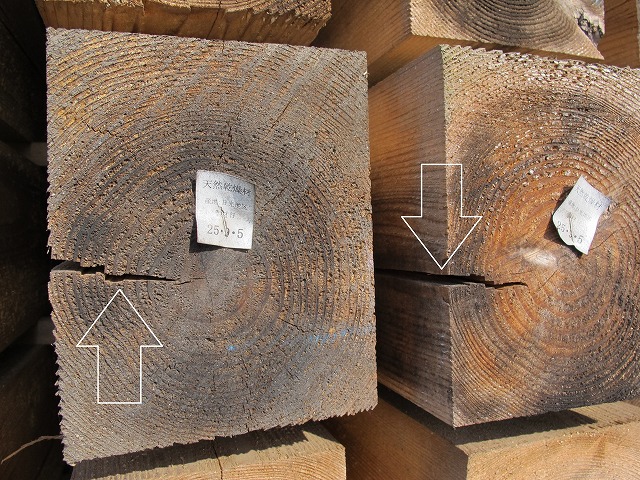

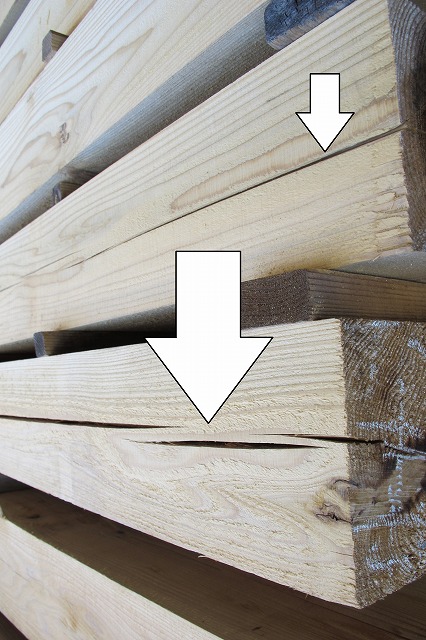

杉 梁 材面割れ

日光杉 材面割

























田村材木店が製材・生産する部材は「天然乾燥」「ハイブリッド乾燥」が主。

自然に乾燥すれば、芯の入った材は必ずといっていいほど割れる。

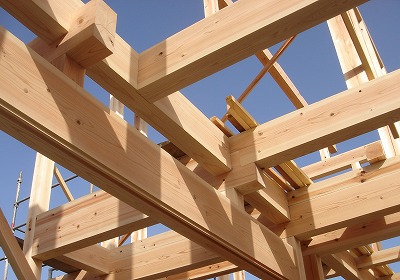

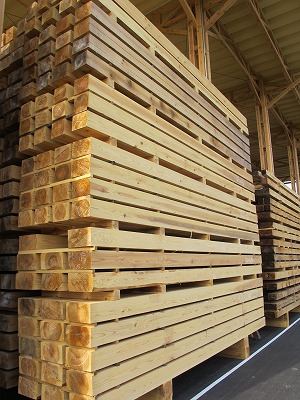

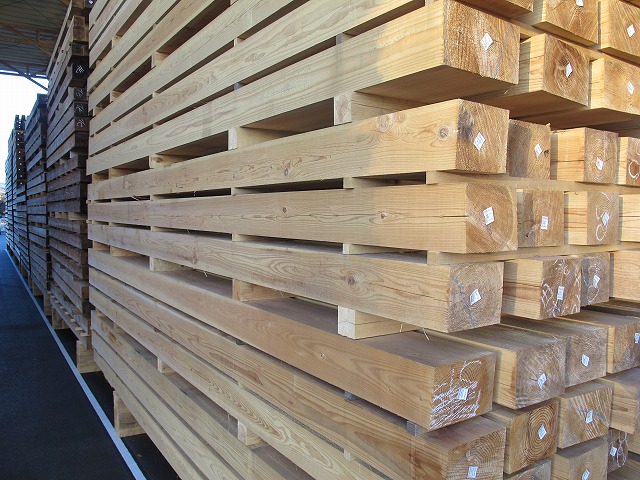

天然乾燥材 構造材

天然乾燥材 構造材2

























割れは強さと乾燥の証明!





見た目を気にする人もいるけれど、これが原因で建物が傾いたりしちゃう事はない。

使用する箇所に応じて、必要な含水率までしっかりと乾燥させること。

乾燥方法に合わせた施行を行うこと。

これが重要。





もう一度言おう。割れは怖くない!





 また、長々と書いてしまった・・・

byたべすぎ

脇役だって凄いんだぜ!

30坪程の「木の家」を一軒建てようと思うと

さて、何本ほど「木」を伐ればいいのか?



勿論、どんな「木の家」なのかによっても結構変わりますが・・・

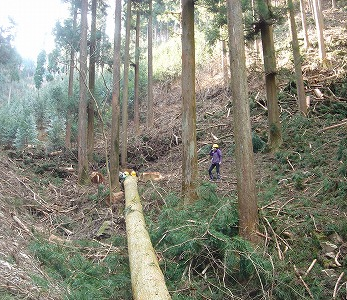

日光産杉 伐採

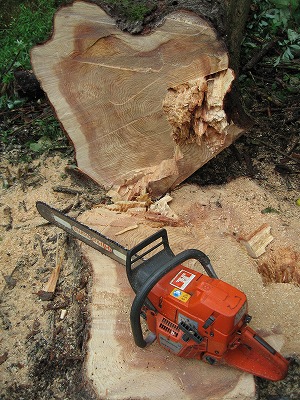

日光産杉 チェーンソー

























高さ20~25m位。樹齢50~60年位。

このくらいの「木」なら、35~45本伐ると、その木の家に使用する「木材」は

全て賄える計算になります。



田村材木店は「一棟挽き」の材木屋さんなので

大きな木の根っこの方から、カラスがとまっている頭の天辺まで

余す事無く製材します。





中でも、最も多く木材を消費するのが「構造材」。



構造材は「骨組み」の事。

人で言う所の、まさに「骨」にあたる部分。

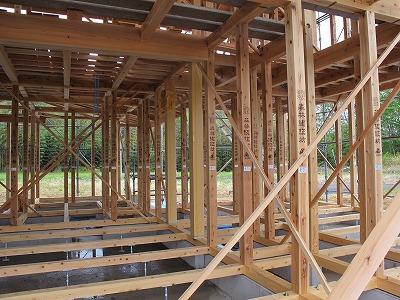

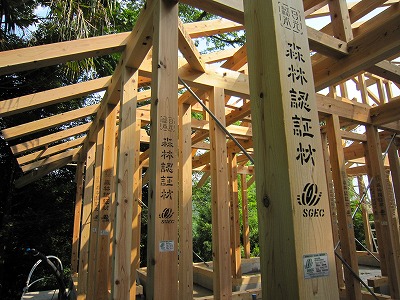

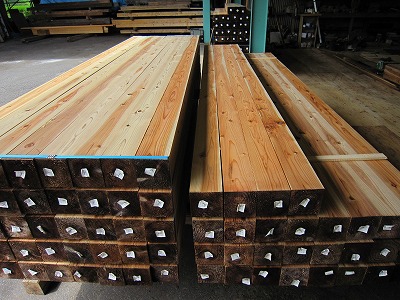

構造材(森林認証材)



























この構造材で木材使用量の約半分を占めちゃいます。



構造材は、素人目には解りづらいかもしれませんが

作る側の特徴がよく反映された製品作りがされています。



田村材木店の場合。

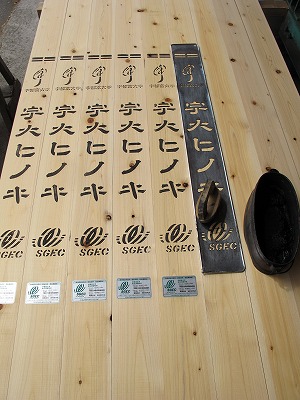

素材の生産履歴に特徴がある、森林認証材宇大ヒノキ

宇大ヒノキ

森林認証材



























乾燥方法に特徴がある、ハイブリッド乾燥天然乾燥

ハイブリッド乾燥材 天然乾燥材

























 続いて「造作材」。

こちら造作材は、建築の花形!最終的に木の家を演出する

木が露出して見えてくる部材。

製材工場のある意味「価値」はここで判断されかねないほど

こだわりが集約されている製材品です。





造作材にも様々ありますが、一例を紹介すると・・・

数ある弊社の製材品の中でも「全国発送率」が最も高い

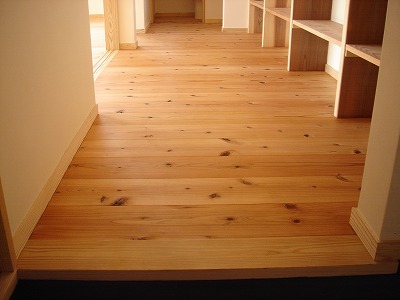

「日光赤杉フローリング」

日光赤杉フローリング 日光赤杉フローリング:施行

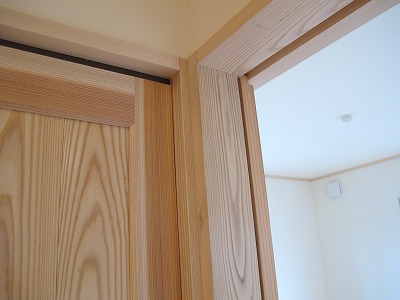

日光産の杉を素材とした、白太:杉枠材・杉階段材

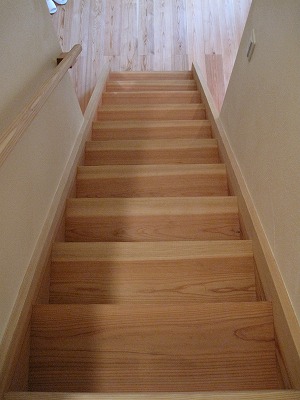

日光杉 階段材

日光産 杉枠材

























そして、今回のメイン。

羽柄材・野物材



どうしても、材木屋が製材する製材品の中で、影が薄いのが「羽柄・野物材」。

しかし!

人に例えるならば、肉であり筋であり、小骨?で、なくてはならない重要な部材。



更には!最も外材率が多いのもこの部材。

弊社では当たり前に造っていますが、製品市場を覗いて見ると

意外にこの規格の製材品は外国産が多いそうな・・・

国産材自給率を上げるためには、野物・羽柄材を国産にしなくては!!



という事で、弊社の野物・羽柄材をちょっと紹介。

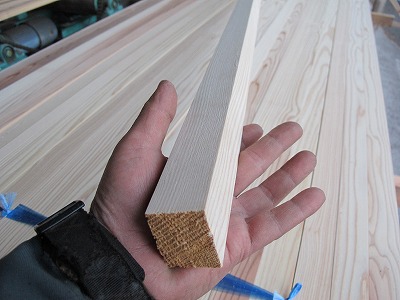

まずは、野縁(ノブチ)。

野物の王様?。天井の下地などに使用されますが、1棟で300~500本ほど使用する

なくてはならない部材。

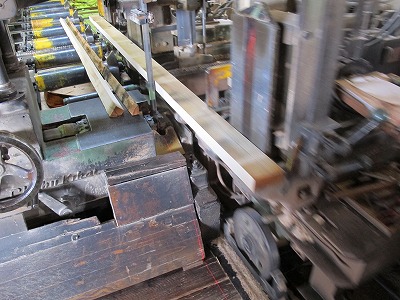

野物(野縁)プレーナー 野物(野縁)

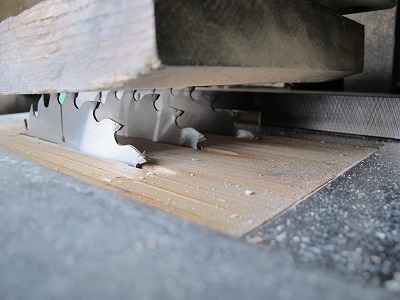

野物(野縁)ギャングソー













特に弊社の野縁(ノブチ)は、小さな部材なので、施工の事も考えると

節は小さめ。狂いが少ない。よく乾燥している。が条件になるので

市場に出回っている製品に比べてめっちゃ良材!!

一度使っちゃうともう今までには戻れませんw





そして、弊社が最も得意としている野物・羽柄材といえば

45mmシリーズ!

断面の巾が45mmになる製材品。

例えば・・・45×90㎜。45×105㎜。45×120㎜。45×135㎜・・・などなど

使い方の一例としては、間柱や筋交(筋違)、そして屋根の垂木(タルキ)など。

日光産 垂木





























耳付きの原板でゆっくり自然乾燥した後に、かなりアナログ的ですが

一枚一枚、木の木目を見ながら指定の寸法に割いていきます。



野物(天然乾燥) 野物(製材)



















材木屋としては、使用量の多い「構造材」や

化粧材として使用する「造作材」にスポットを当てたがりますが



田村材木店の「野物・羽柄材」は、それと同じくらいこだわって造っているので

脇役だけど実は『玄人受け』する最高品質なのだ~!!





と、言いたいが為のブログでした。



byたべすぎ

とちぎ日光材。県外出荷中。

日光は桜の見頃を向かえ、田村材木店の桜も満開です。





田村材木店の桜



























今から20年程前に、日光の縁日で購入した、高さ1m程だった苗木が

今ではこんなに花を咲かせています。

最近老眼で小さ文字が見えなくなってきた。

ん~ 20年なんてあっという間だ。

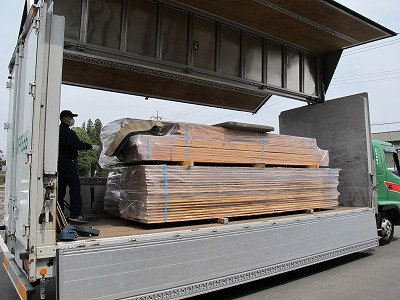

さて、本日は長年お付き合いを頂いている、兵庫県のとある工務店さんに

日光産の良質な木材を出荷しました。

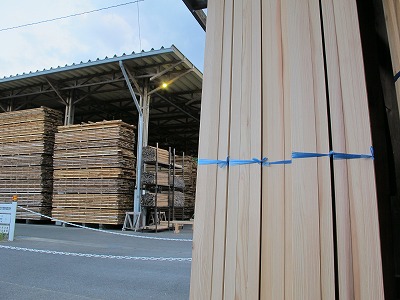

日光産杉枠材



























栃木県日光地区の「とちぎ日光材」は品質日本一。

スギやヒノキを始めとする有用樹種は、縦に長い日本列島に於いては

南下すれば、成長が早く比較的密度の低い低品質の木材になり

北上すれば、雪害等の影響で傷の多い木材が産出されている。



栃木は頃合の良い場所なのだろう。



日本には、スポット的に良質な木材の産地があるが、県全体の平均値を取れば

間違いなく栃木県は日本で最高の品質を誇る木材が産出される地域。

中でも「日光地区」は、栃木県内の4つのエリア、日光・八溝・高原・三毳の中でも

最も出荷量が多く、品質も高い。



栃木は日本一印象が薄い県でもあるが

その昔、日本三馬鹿県の一つという話を聞いたことがある。

首都圏に近く、観光資源もあり、災害も少なく

木材を始めとする良質な資源もある。

色々な要素が揃っていると、人は努力しなくなるのだとか・・・



栃木県にお住まいの方よりも、他県の方のほうが

栃木の素材の良さを理解して頂けていると実感する事が多い。



特に建築に至っては・・・



DSC00048

























栃木には、日本一良質な木材があって

大谷石、烏山和紙、粟野麻紙、葛生しっくい などなど・・・

日本を代表する建築資材が揃っている県はそうそうない。



是非、家を建てる際には「栃木県産」を御指定下さいw



byたべすぎ

木材のステッカーマーク

ステッカーマークについて。





ステッカーマークって聞いたことありますか?

↓ これの事なんですが、一般的に「桟木の跡」なんて言っていたりします。

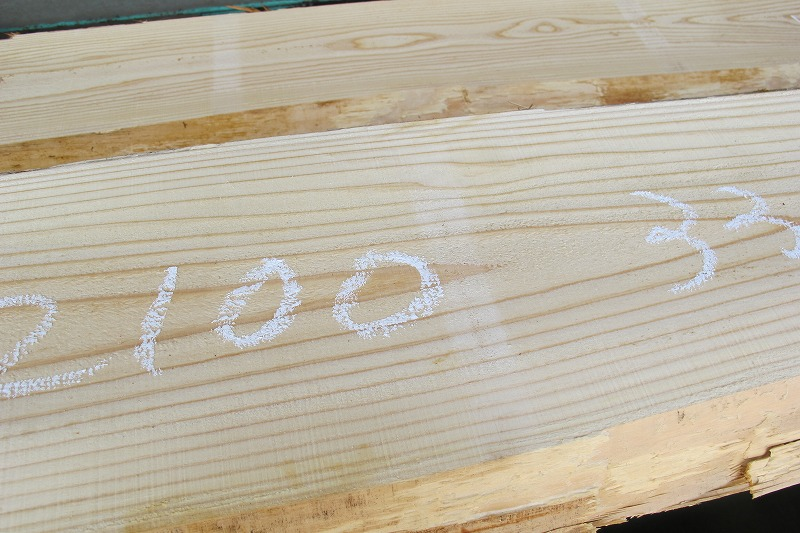

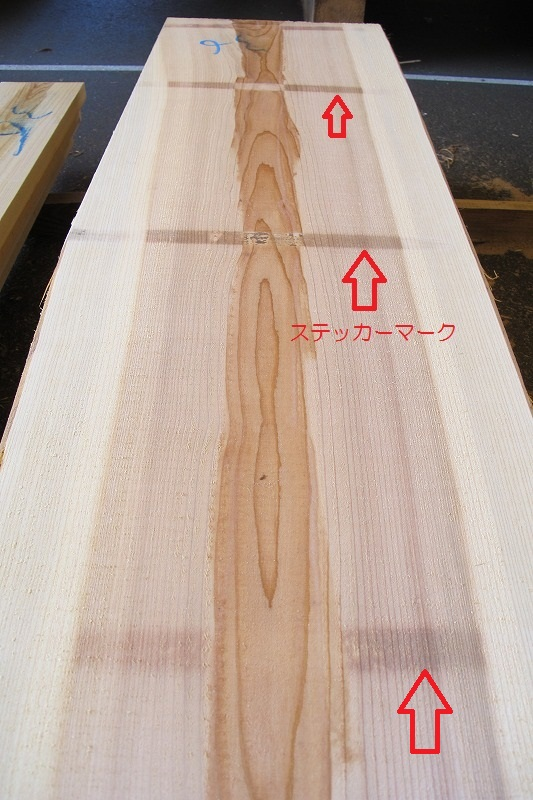

ステッカーマーク

特に弊社の場合、天然乾燥材を中心に取り扱っているので、これについて問い合わせがよく来ます。

実は先日もこの説明に現場にお伺いしたばかり。





この跡は何?

これは不良品では?

この材料には問題があるのでは?

この線の跡なんで付いちゃったの?



と、疑問に思われる方も多いかと思いますので、せめてこのページをご覧になられている方だけにでもご理解を頂ければと思い、せっせと文章を書いてみました。

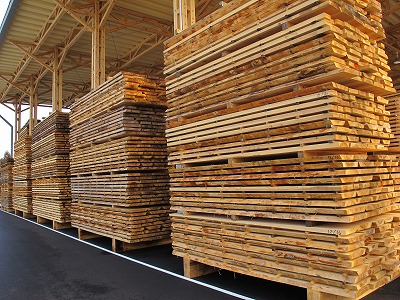

丸太を製材した後は「桟木」という隙間を開けるための棒を使って、製材品を積み上げていきます。これを業界では「桟積み」と言っていたりします。

こうする事で、材と材の間を風が抜けて、木材が乾燥していきます。

弊社の場合、大きさや用途によっても異なりますが、短いもので3か月、長いものでは数十年・・・

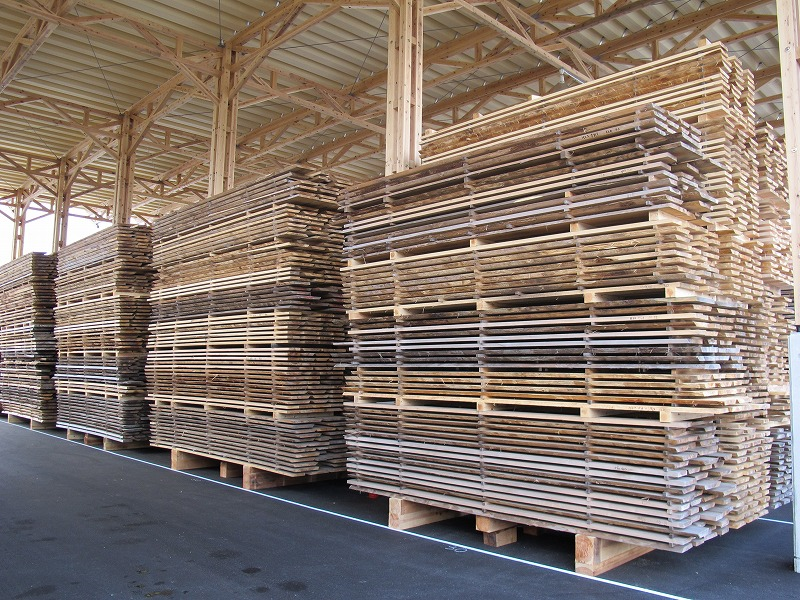

天然乾燥(杉 枠材)
こんな感じでそのまま自然に屋根の付いた風通しの良い所で保管して乾燥するのをひたすら待ちます。





こうした工程を経ると、桟木が触れている部分とそうでない部分では、乾燥速度や酸素量に違いが出て、仕上げ時に表面を削り取っても、桟木が接していた部分の跡が残ってしまう。

これが「ステッカーマーク」なんですね。

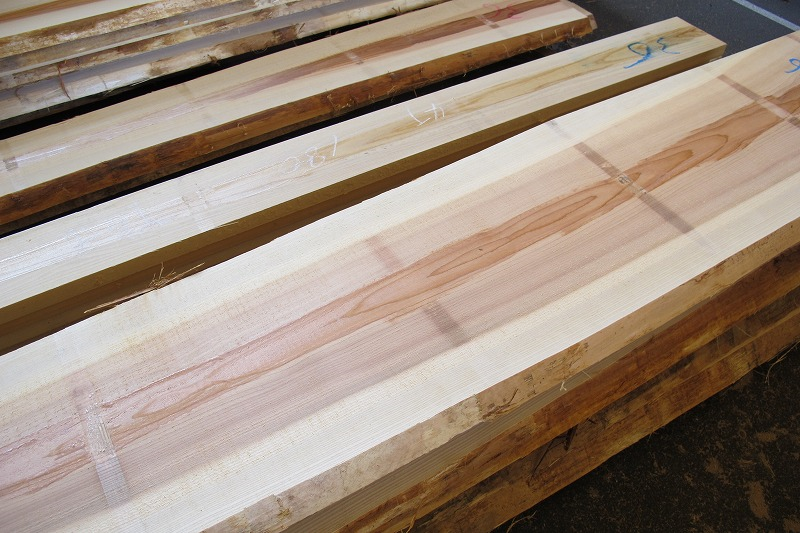

ステッカーマーク(杉 枠材) ステッカーマーク(杉 枠材)



学術的には木材中に含まれるフェノール物質が酸素と反応し着色物質に変わることで、こうした桟木の跡が付いちゃう。って事らしいのですが、この跡は樹種や木材の部位によっても付き方が異なり、桧や杉の白太(辺材)等の場合は元々の色が薄い色をしているのでステッカーマークは付きづらく、杉の赤身(心材)などの色の濃い部位はとても付きやすいというのが現状です。





さて、このステッカーマークどうしたもんだろ。



栃木県の林業センターでは今年2月の研究発表会で「ステッカーマークの残存しない乾燥方法」という研究課題の発表がタイムリーな感じで行われました。

結論から言えば、未だ研究継続中の途中経過発表という事らしいが、面白い内容でした。

要点をまとめて簡単に説明すると、桟木の触れている面とそうでない面では、乾燥速度と乾燥温度に差が出るので方法としては「人工乾燥を用いて材の温度を均一に上昇させた後一気に水分を抜く」ってのが有効らしい。

桟木を熱伝導率の高いアルミに変えたり、桟木の形状を変えたりしながら研究したようだが、最終的にはこの方法が最も良い結果になったそうです。



ん~・・・



この方法は弊社の乾燥にはちょっと合わないかな… が感想。

どちらかといえば大量生産的にはいいのかもしれないが、弊社の場合出来る限り人工乾燥から天然乾燥へと移行しているので、あまり高い温度は使いたくないし、乾燥初期に熱を使うのはちょっと避けたい気もする。



という事で、林業センターの更なる研究結果を期待して待つことにして、弊社の場合、出来る限り桟木の跡がつかないように「接地面を少なくする桟木での桟積み」や「風の通り抜けを良くする」「桟積み後は雨にあてない」等の原始的な?いやいや自然の摂理に従ったやり方でステッカーマークを減らす努力はしますが、どうしても色の濃い部位、特に杉の赤身(心材)にはステッカーマークが入ってしまうことが多々あります。

施工後はまだ木材の色がハッキリとしていてちょっと目立ってしまったりするかと思いますが、これは自然に乾燥させたマークとしてご理解を頂き、少しづつ期間を経るごとに薄く目立たなくなってきますので、ちょっとの間このステッカーマークとお付き合いいただければ幸いです。





by もりすぎ
